چیلر چیست؟ اجزا، انواع، نحوه عملکرد، مزایا و معایب
سیستمهای چیلر قلب سیستمهای تهویه مطبوع مرکزی و سیستمهای تبرید صنعتی هستند،این دستگاهها وظیفه خنکسازی یک سیال واسط آب یا محلول گلیکول را بر عهده دارند تا این سیال خنک شده بتواند حرارت را از محیطهای بزرگ مانند ساختمانهای اداری، بیمارستانها، کارخانجات و مراکز داده منتقل کند.
در این مقاله، به تعریف دقیق چیلر، انواع اصلی آن، اجزای کلیدی و فرآیند ترمودینامیکی که بر اساس آن کار میکند، میپردازیم.
چیلر چیست؟
چیلر سیستمی است که حرارت را از یک سیال معمولاً آب جذب کرده و آن را از طریق یک سیکل تبرید، به محیط بیرونی دفع میکند آب خنک شده سپس توسط پمپها به دستگاههای انتقال حرارت در داخل ساختمانها مانند هواسازها یا فنکویلها پمپاژ میشود تا گرمای محیط را جذب کرده و دمای فضا را تنظیم نماید.
به طور خلاصه، چیلر یک ماشین سرمایش مرکزی است که آب خنک تولید میکند؛ این آب خنک، واسطه اصلی برای تهویه مطبوع است.
کاربردهای اصلی چیلرها
- تهویه مطبوع ساختمانهای بزرگ اداری، تجاری، هتلها و بیمارستانها.
- فرآیندهای صنعتی خنکسازی تجهیزات فرآیندی در صنایع غذایی، داروسازی، پتروشیمی و تولید پلاستیک.
- خنکسازی مراکز داده برای کنترل دمای سرورها و تجهیزات الکترونیکی.
همچنین میتوانید بخوانید قیمت کولرگازی یونیوا

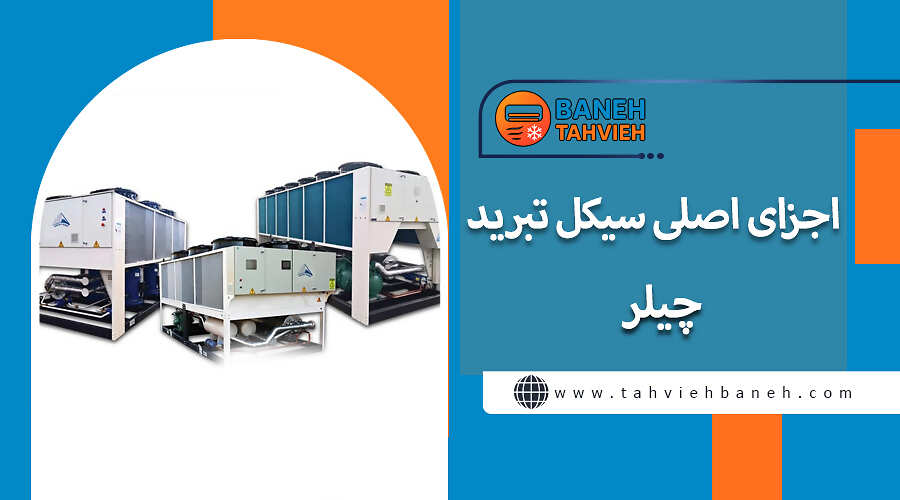

اجزای اصلی سیکل تبرید چیلر
فرآیند سرمایش در چیلرها بر اساس سیکل تراکم بخار انجام میشود که شامل چهار جزء اصلی است:
1. کمپرسور
کمپرسور قلب سیستم است وظیفه آن مکش گاز مبرد با فشار و دمای پایین از اواپراتور و متراکم کردن آن است در نتیجه افزایش شدید فشار و دمای گاز مبرد میشود
2. کندانسور
گاز مبرد داغ و پرفشار وارد کندانسور میشود در این مبدل حرارتی، مبرد گرمای خود را به یک سیال خنککننده پس میدهد مبرد از حالت گاز به مایع با فشار بالا و دمای نسبتاً بالا تبدیل میشود.
3.شیر انبساط
مایع مبرد پرفشار قبل از ورود به اواپراتور، از یک شیر کنترل از شیر انبساط حرارتی یا الکترونیکی عبور میکند این شیر، جریان مایع را کنترل کرده و باعث افت شدید فشار آن میشود در نتیجه افت ناگهانی فشار باعث میشود دمای مایع مبرد به شدت کاهش یابد و برای تبخیر آماده شود
4. اواپراتور
مبرد سرد و کمفشار وارد اواپراتور میشود در اینجا، آب سرد مورد نیاز ساختمان که توسط پمپ به اواپراتور هدایت شده از روی کویلهای اواپراتور عبور میکند مبرد گرمای آب را جذب کرده و تبخیر میشود.
در نتیجه آب گرمای خود را از دست میدهد و خنک میشود و به سمت مصرفکننده پمپ میشود مبرد پس از جذب گرما، مجدداً به صورت بخار کمفشار به کمپرسور باز میگردد تا سیکل تکرار شود.
انواع اصلی چیلرها
چیلرها بر اساس نحوه دفع حرارت و نوع کمپرسور به دستههای مختلفی تقسیم میشوند:
بر اساس نحوه دفع حرارت نوع کندانسور
1. چیلرهای آب خنک
این چیلرها برای دفع حرارت کندانسور از یک برج خنککننده استفاده میکنند.
مزایا: راندمان بالا ،صدای کمتر در داخل ساختمان، ظرفیتهای بسیار بالا.
معایب: نیاز به تجهیزات جانبی شامل برج خنککننده، پمپهای آب، و نیاز به نگهداری بیشتر برای جلوگیری از خوردگی و رسوب در برج.
2.چیلرهای هوا خنک
این چیلرها حرارت را مستقیماً با استفاده از فنها و کویلهای خود به هوای محیط بیرون دفع میکنند.
مزایا: نصب آسانتر، عدم نیاز به برج خنککننده و پمپهای آب ثانویه.
معایب: راندمان کمتر در دماهای محیطی بالا، صدای بیشتر یونیت خارجی، محدودیت ظرفیت نسبت به مدلهای آب خنک.
بر اساس نوع کمپرسور
1.اسکرو مناسب برای ظرفیتهای متوسط تا بالا. کارایی خوب و قابلیت اطمینان بالا.
2.اسکرول مناسب برای ظرفیتهای پایین تا متوسط. راندمان خوب و قطعات متحرک کمتر نسبت به اسکرو.
3.سانتریفیوژ برای ظرفیتهای بسیار بالا معمولاً در چیلرهای آب خنک این کمپرسورها از نیروی گریز از مرکز برای فشردهسازی استفاده میکنند و اغلب از تکنولوژی مغناطیسی بهره میبرند که راندمان فوقالعاده بالایی دارد.
بر اساس سیکل تبرید
- تراکمی رایجترین نوع، که در بالا توضیح داده شد.
- جذبی :این چیلرها به جای کمپرسور مکانیکی، از یک ژنراتور حرارتی که توسط بخار، آب داغ یا شعله مستقیم گرم میشود و محلول شیمیایی برای ایجاد سیکل تبرید استفاده میکنند. راندمان آنها پایینتر است اما برای استفاده از حرارتهای تلف شده مناسباند.
همچنین در ادامه بخوانیدکولر گازی اینورتر چیست؟
تفاوت کلیدی بین چیلر و سیستمهای دیگر
درک تفاوت چیلر با سیستمهای خانگی مانند اسپلیت یا داکت اسپلیت مهم است:
- ماده خنککننده نهایی :گاز مبرد در داکت اسپلیت ها و کولرگازی مستقیماً هوا را خنک میکند ولی چلیرها آب خنک تولید میکند که توسط هواسازها به هوا منتقل میشود.
- تعداد یونیتها :اسپلیت ها و داکت اسپلیت ها دارای هر واحد مستقل یعنی تک واحدی می باشد در مقابل چیلر ها یک واحد مرکزی بزرگ که به چندین واحد فرعی هواسازفنکویل متصل است دارا می باشد
- مقیاس استفاده :اسپلیت و داکت اسپلیت ها در محیط های مسکونی و تجاری کوچک مورد استفاده قرار میگیرد ولی چیلرها در فضاهای تجاری بزرگ، صنعتی و اداری مرکزی قرار میگیرد
ملاحظات مهم در انتخاب و عملکرد
انتخاب چیلر مناسب به چند عامل کلیدی بستگی دارد:
- ظرفیت مورد نیاز تناژ: بر اساس بارهای حرارتی محاسبه شده BTU یا تن تبرید.
- نوع سیال خنککننده: انتخاب بین هوا خنک و آب خنک بر اساس فضای موجود، هزینه اولیه و راندمان مورد انتظار.
- راندمان انرژی: راندمان بالاتر به معنای مصرف برق کمتر در طولانی مدت است در پروژههای بزرگ، حتی بهبود جزئی در راندمان میتواندصرفهجوییهای مالی عظیمی به همراه داشته باشد.
- محدوده دمایی: دمای آب خروجی از چیلر باید مطابق با نیاز دستگاههای مصرفکننده مانند هواسازها تنظیم شود.
نگهداری چیلرها
مهمترین جنبه در نگهداری چیلرها، کنترل کیفیت آب است در چیلرهای آب خنک، رسوبگذاری و خوردگی در کندانسور و برج خنککننده میتواند راندمان را به شدت کاهش دهد بنابراین، مدیریت شیمیایی آب امری حیاتی است در چیلرهای هوا خنک، تمیز نگه داشتن فینها و فنها اهمیت دارد.
جمعبندی
چیلر یک سیستم پیچیده و قدرتمند برای تولید آب سرد مرکزی است که بر اساس سیکل تراکم بخار کار میکند با وجود چهار جزء اصلی کمپرسور، کندانسور، شیر انبساط و اواپراتور، چیلرها قابلیت مقیاسپذیری بالایی دارند و ستون فقرات تهویه مطبوع در مقیاس بزرگ محسوب میشوند انتخاب صحیح نوع چیلر و اجرای برنامه نگهداری منظم، تضمینکننده عملکرد پایدار و بهینه این سیستمهای سرمایشی خواهد بود.
